隨著汽車產業“新四化”的加深,風扇、冷卻液泵等車載小型設備的電氣化控制也在不斷推進。電子風扇幫助內燃機、電池等發熱設備進行散熱,是車載熱管理系統中的重要一環。
目前電子風扇市場大多使用小型無刷直流電機驅動解決方案,為此,進芯電子推出了功率400W-12V/600W-24V電子風扇解決方案。該方案采用PWM/LINK通訊方式進行調速和故障反饋,使用單電阻弦波方案,具有順逆風啟動、電路簡單、控制穩定、成本低等優點。 電子風扇方案以進芯ADM16F03A2 DSP作為主控芯片。
圖1 產品樣機圖
ADM16F03A2簡介
ADM16F03A2是面向無刷電機控制的16位改進型DSP,集成LDO和6NMOS預驅模塊,搭載150MHz主頻16位DSP處理核+加速運算單元,事件管理器,SPI和SCI模塊,12位ADC, 并集成運算放大器、電壓比較器和LIN收發器;可構成控制核心,支持有感、無感、方波、弦波等多模式無刷電機控制。下表是ADM16F03A2電機控制方面的資源簡介。
主架構 |
C2000系列,16位定點DSP |
主頻 |
150Mz |
存儲資源 |
4Kx16位 SARAM、(256+256+32)x16位DARAM、32Kx16位Flash |
通訊接口 |
SCI、SPI、LIN |
外設 |
六路NMOS Pre-Driver+4TCON+3CAP+QEP+延時濾波+運算加速單元(除法+開方+反正切+帕克變換+32位乘法移位 |
模擬外設 |
OPA+3PGA+5比較器+溫度傳感器 |
電機驅動方式 |
有感/無感方波 有感/無感弦波 |
封裝 |
QFN56 封裝 |
表一 ADM16F03A2電機控制相關資源
同時, ADM16F03A2支持JTAG在線仿真,支持串口SCI方式的最低僅需四線的快速燒錄模式。以下為ADM16F03A2芯片引腳定義排布圖:
圖2 芯片引腳定義排布圖
ADM16F03A2應用優勢
ADM16F03A2是一款高度集成的高性能BLDC/PMSM控制器,封裝為QFN56,用戶在設計電機控制系統時可實現最優的性?xún)r(jià)比,ADM16F03A2內部集成了六路 NMOS Pre-Driver,運算放大器,PGA,比較器,高速ADC,SCI,SPI和LIN等模塊。同時,采用高性能16位CPU,內嵌 32Kx16 位 Flash, 最高工作頻率為150MHz,可滿足高性能無刷電機控制的應用要求,并簡化系統硬件成本。適用于BLDC/PMSM電機方波、SVPWM/SPWM、FOC 驅動控制。
硬件模塊介紹
電路模塊主要包括: 輸入防反及濾波電路部分、24V轉12V系統供電電路(24V方案)、ADM16F03A2最小系統、功率橋電路、ADC母線電壓采樣電路、單電阻采樣運放采樣電路、自舉電路和PWM/LIN通訊反饋電路。
? 輸入防反及濾波電路部分
輸入通過N管,實現防反功能,加上Π型濾波電路,減少噪聲或干擾信號。

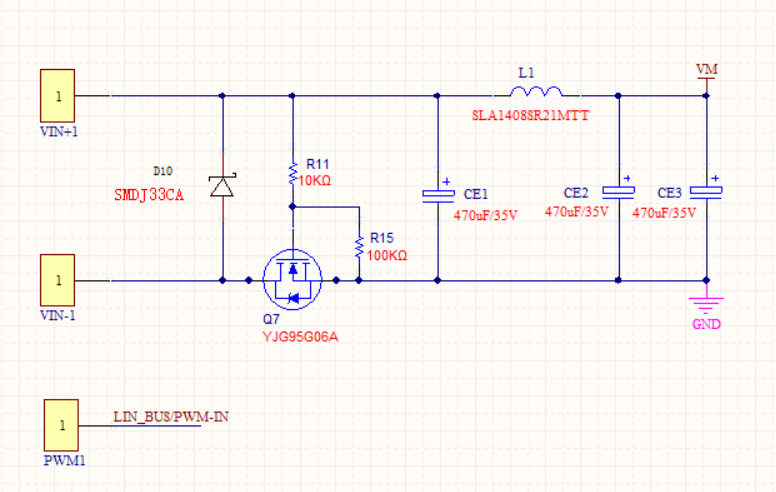

圖3 防反母線電路
? 24V轉12V系統供電電路(24V方案)

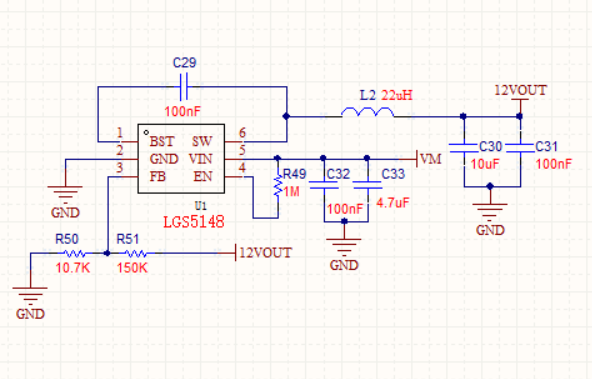

通過DC-DC電路,把24V轉換成后級系統需要的12V。
? ADM16F03A2最小系統
ADM16F03A2最小系統如下圖所示,包含JTAG接口、串口、PWM模塊、ADC模塊等。
系統自帶的運放OP1可以通過外圍電阻配置為差分模式用于母線電流采樣,運放的輸出結果OP1OUT可接至COMP0 做硬件過流保護,COMP0內部可以設置不同的比較電平,一旦觸發閾值,可直接封鎖PWM信號。
當需要離線燒錄程序時,通過5V、TX、RX、IOPE4、GND信號測試焊盤,借助進芯的離線燒錄工具可實現快速的脫機燒錄。
圖4 芯片及接口原理圖
? 功率橋電路
功率橋電路采用上下管均為NMOS的配置,總計6個NMOS組成三相半橋驅動電路。
單采樣電阻0.001R/0.002R,通過差分走線至ADM16的OP1的獨立運放電路進行運放輸入到芯片口采樣進行運算。
圖5 功率橋電路原理圖
? ADC母線電壓采樣電路
母線電壓采樣電路,通過電阻分壓送到芯片AD口,參與運算。

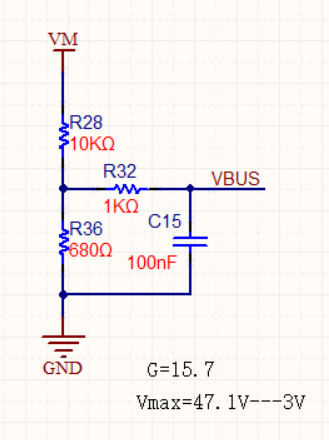

圖 6 AD母線電壓采樣原理圖
? 單電阻采樣運放采樣電路
通過內部獨立運放OP1組進行差分運放15倍,送到A0口用做過流保護。
圖 7 運放部分電路
? 自舉電路
由芯片內部輸出VDRV的12V電壓,給到自舉電路部分,讓上橋驅動電壓抬升,以便可以控制上橋。
圖8 自舉電路部分
? PWM/LIN通訊反饋電路
外部輸入PWM/LIN信號,通過芯片內部集成的LIN模塊實現PWM/LIN通訊反饋。

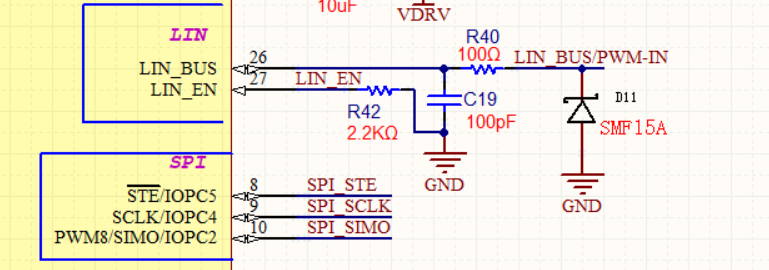

圖9 PWM/LIN通訊電路
方案描述
采用單電阻弦波,電路簡單,成本低。無感FOC,功率閉環、速度閉環。各項保護齊全(過欠壓、過流、堵轉、缺相、功率)等特點。
產品參數
電機轉速:2500轉/分鐘
電壓:DC12V/24V
功率:400W/600W
多種保護措施:過流保護、短路保護、過壓保護、欠壓保護、堵轉保護、缺相保護、功率保護、啟動保護等。
本方案使用無感單電阻FOC算法,母線電壓ADC檢測,通過PWM/LIN進行控制不同的轉速及故障反饋功能。擁有順逆風啟動,噪聲小,波形控制穩定等特點。
技術支持
進芯電子可為客戶提供以上方案的原理圖、PCB參考板圖、源代碼、以及方案所對應的軟硬件開發技術支持,需進一步了解方案詳情,歡迎致電0731-88731027。
